在制作三维可视化项目时，我们可能会需要添加一些场景标绘，并通过按钮进行控制。下面我们就来看一下，该如何设置通过按钮控制三维场景中标绘的显示和隐藏。

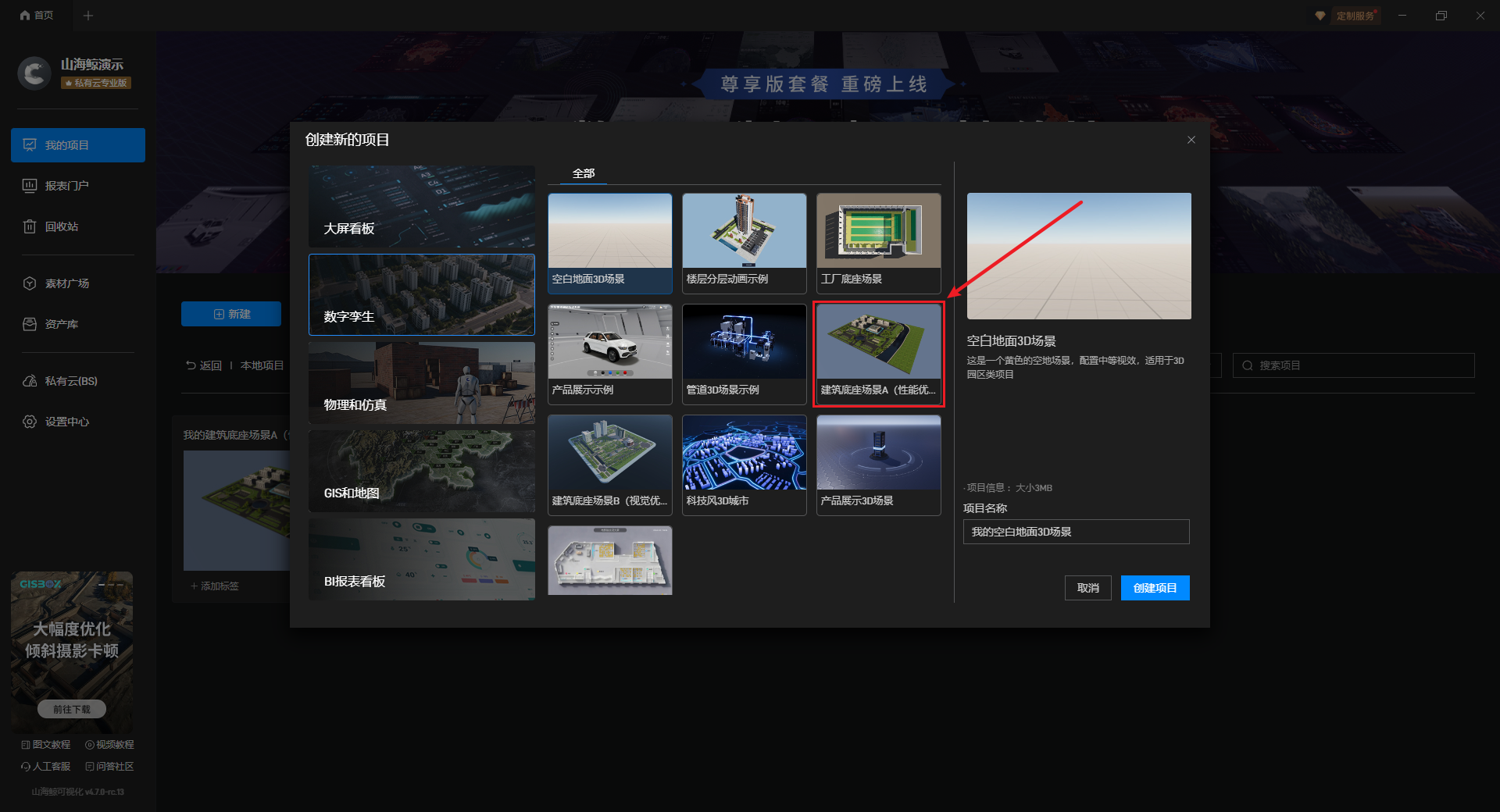

1. 首先，添加一个三维场景。
2. 接着双击进入编辑模式选择一种标绘添加，这里以模型库“标绘-管道”中的“绿色管道”为例进行演示。

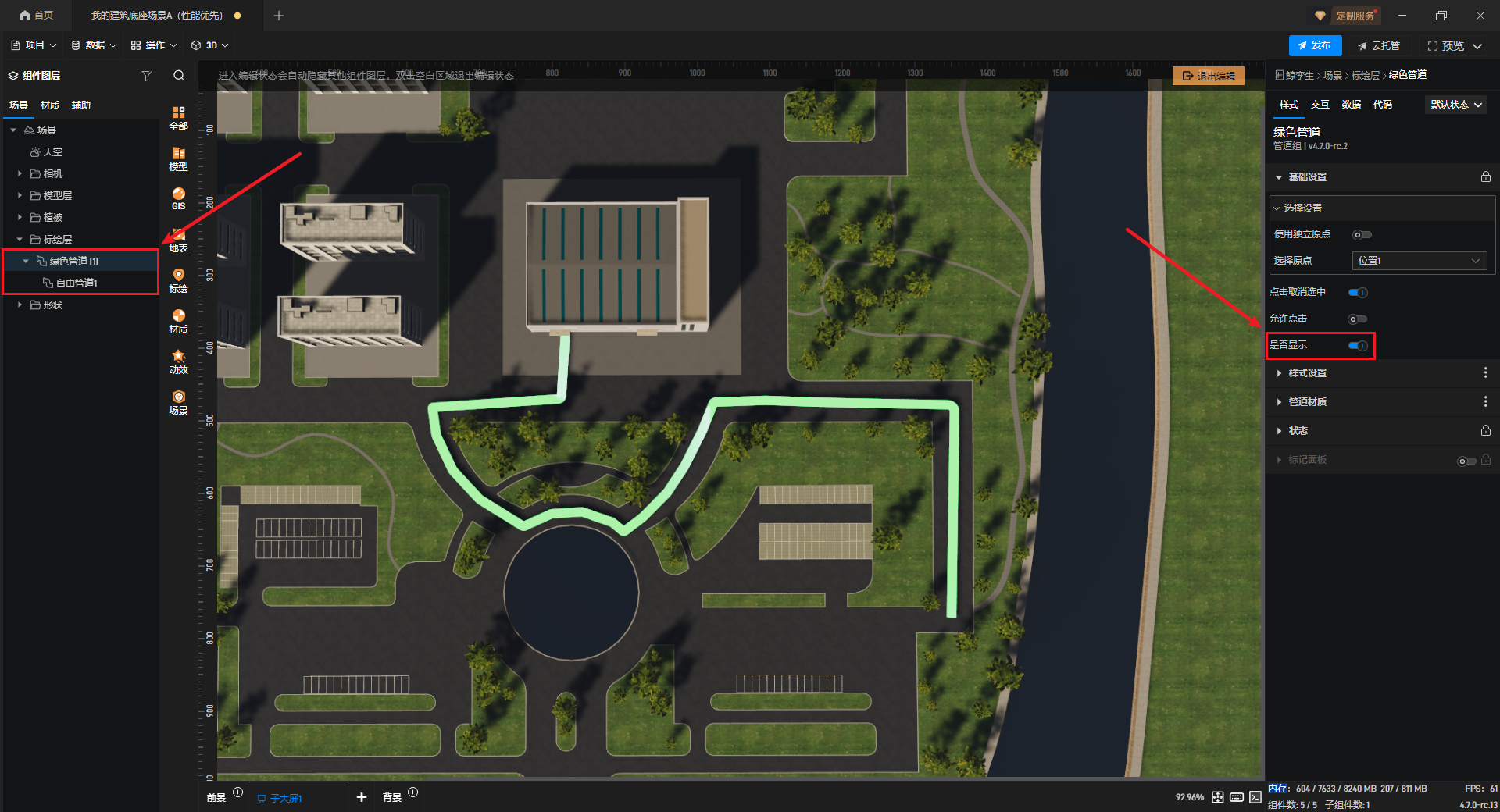

3. 添加后选中“绿色管道”图层，可以看到右侧“样式”设置中的“是否显示”选项，稍后我们需要通过交互设置调整该选项来实现组件的显示和隐藏。

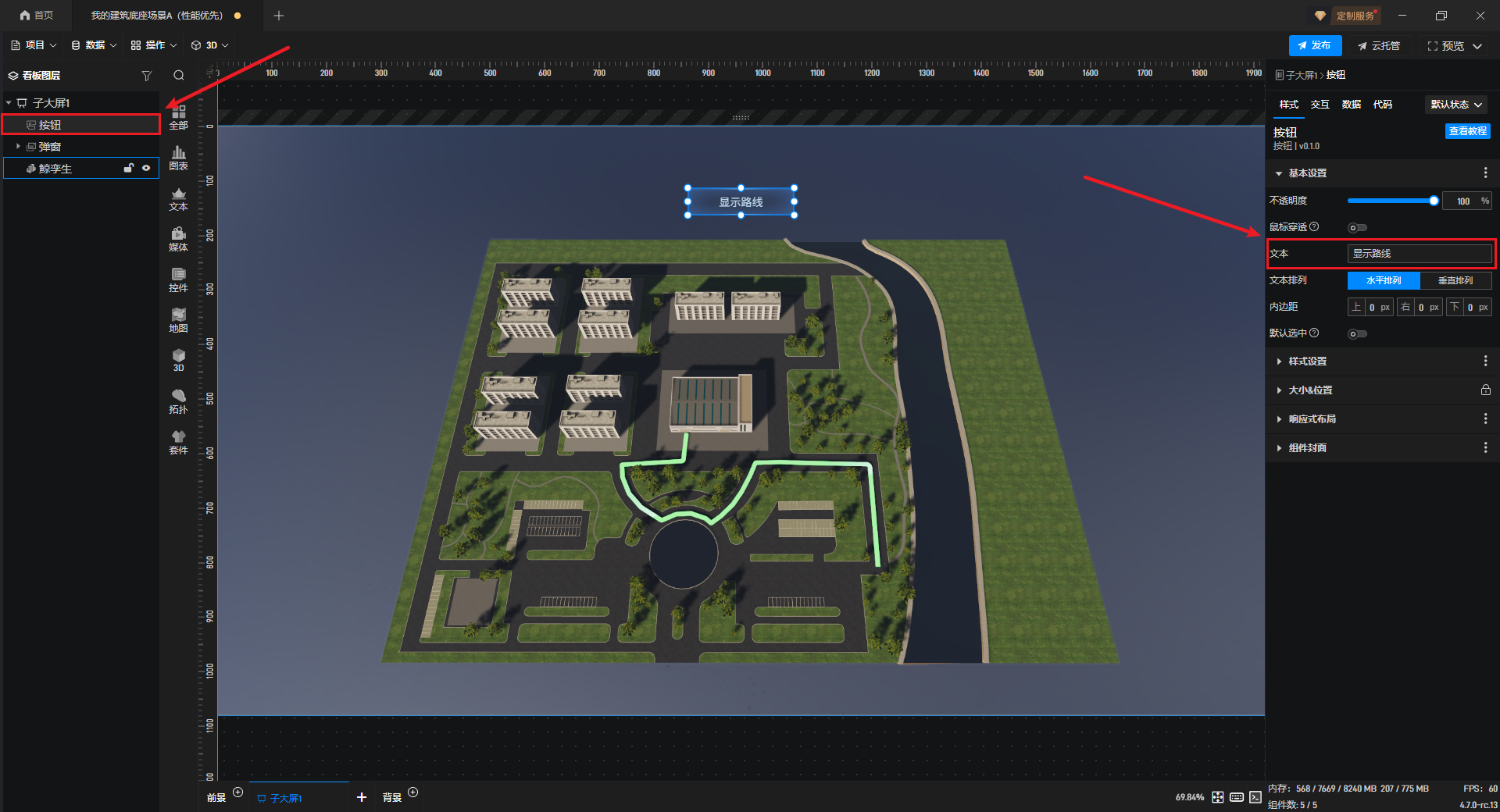

4. 然后退出编辑模式，添加一个“按钮”组件，并调整其显示文本。

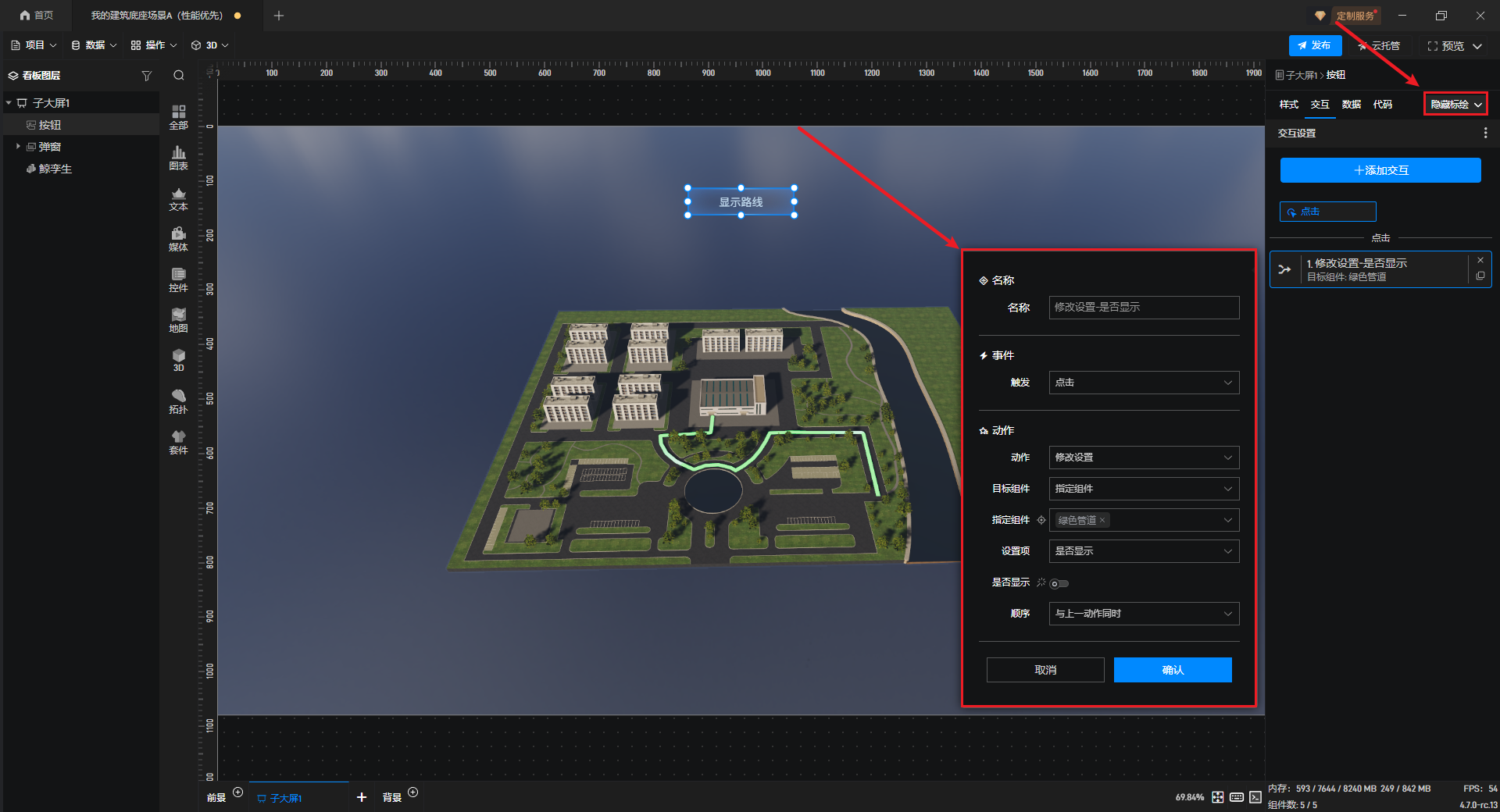

5. 为“按钮”组件设置显示标绘的交互，如下图所示：

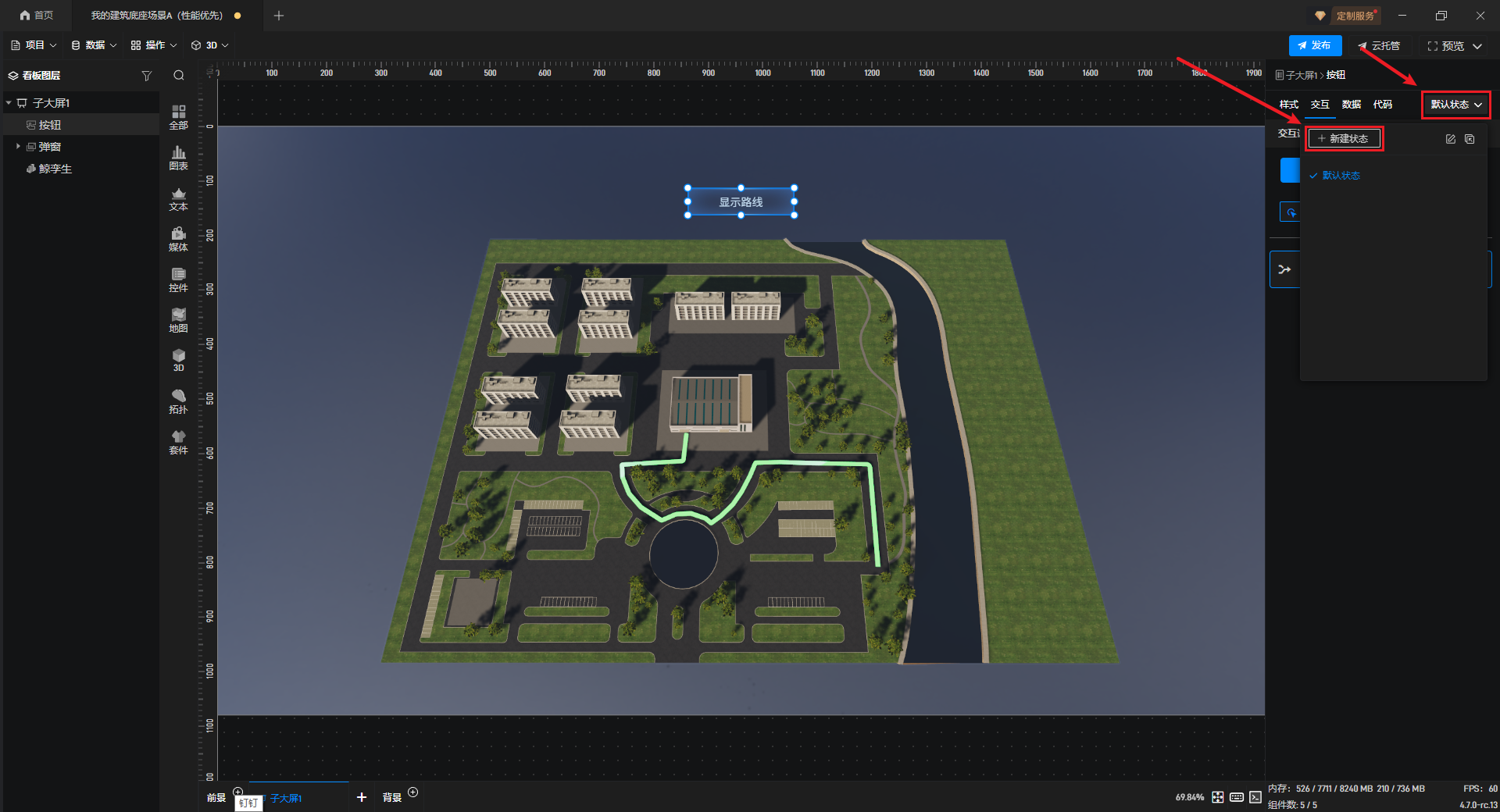

6. 接着为“按钮”组件新建一个状态，用来隐藏标绘。

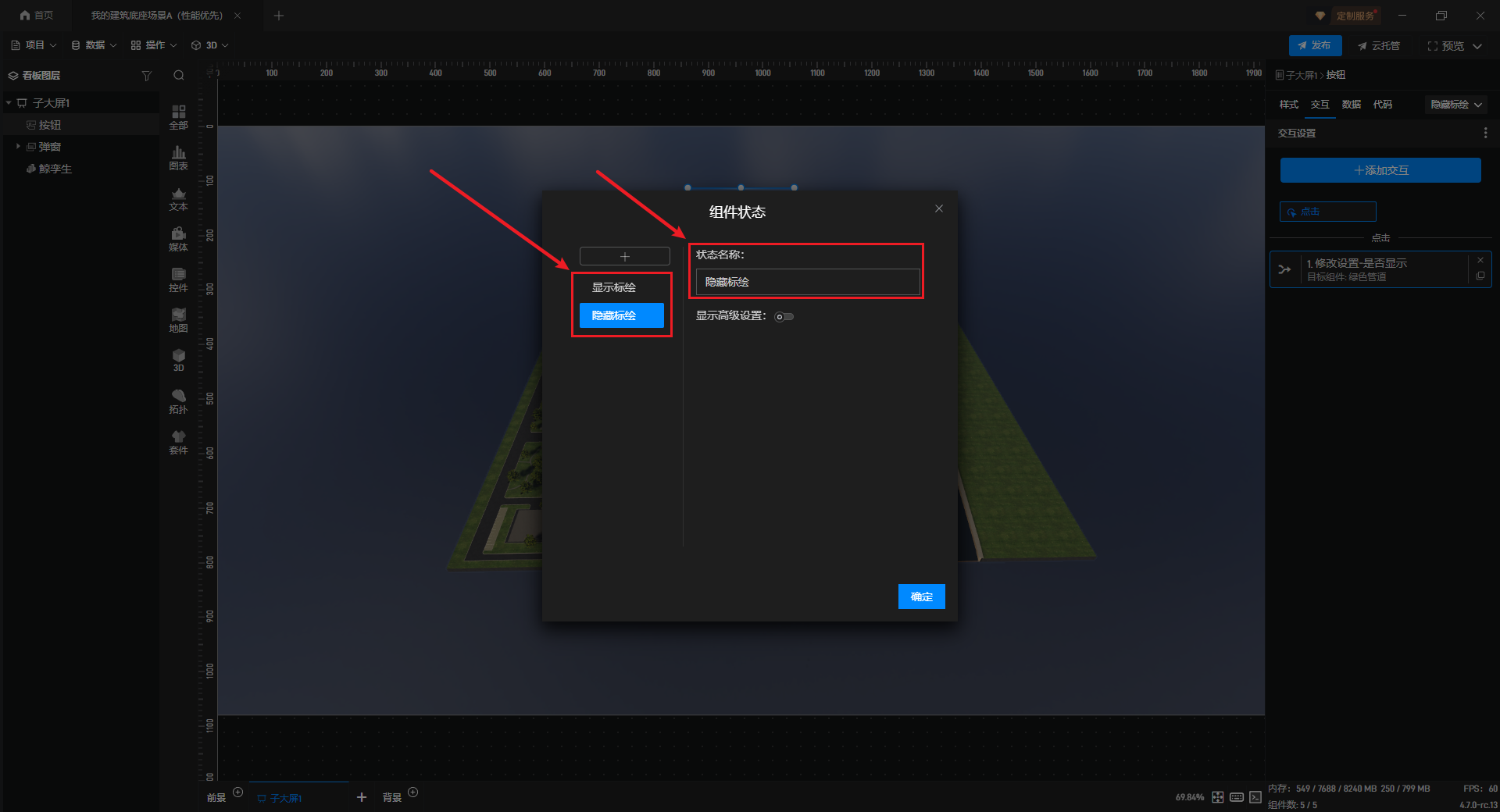

7. 将原有状态命名为“显示标绘”，新建状态命名为“隐藏标绘”。
8. 在“隐藏标绘”的交互设置中，设置隐藏绿色管道的交互。

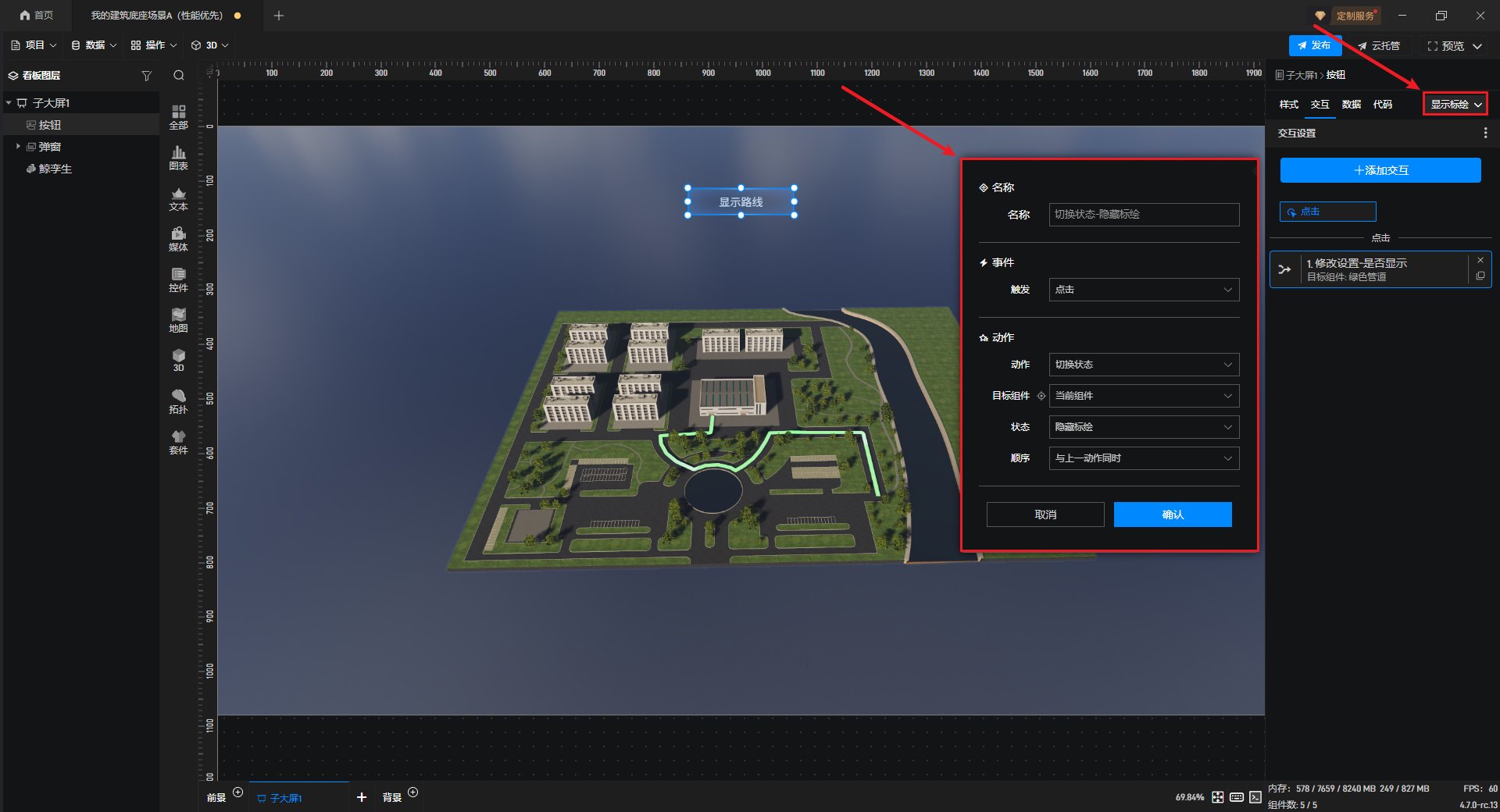

9. 另外，还需要设置该按钮切换为“显示状态”的交互。

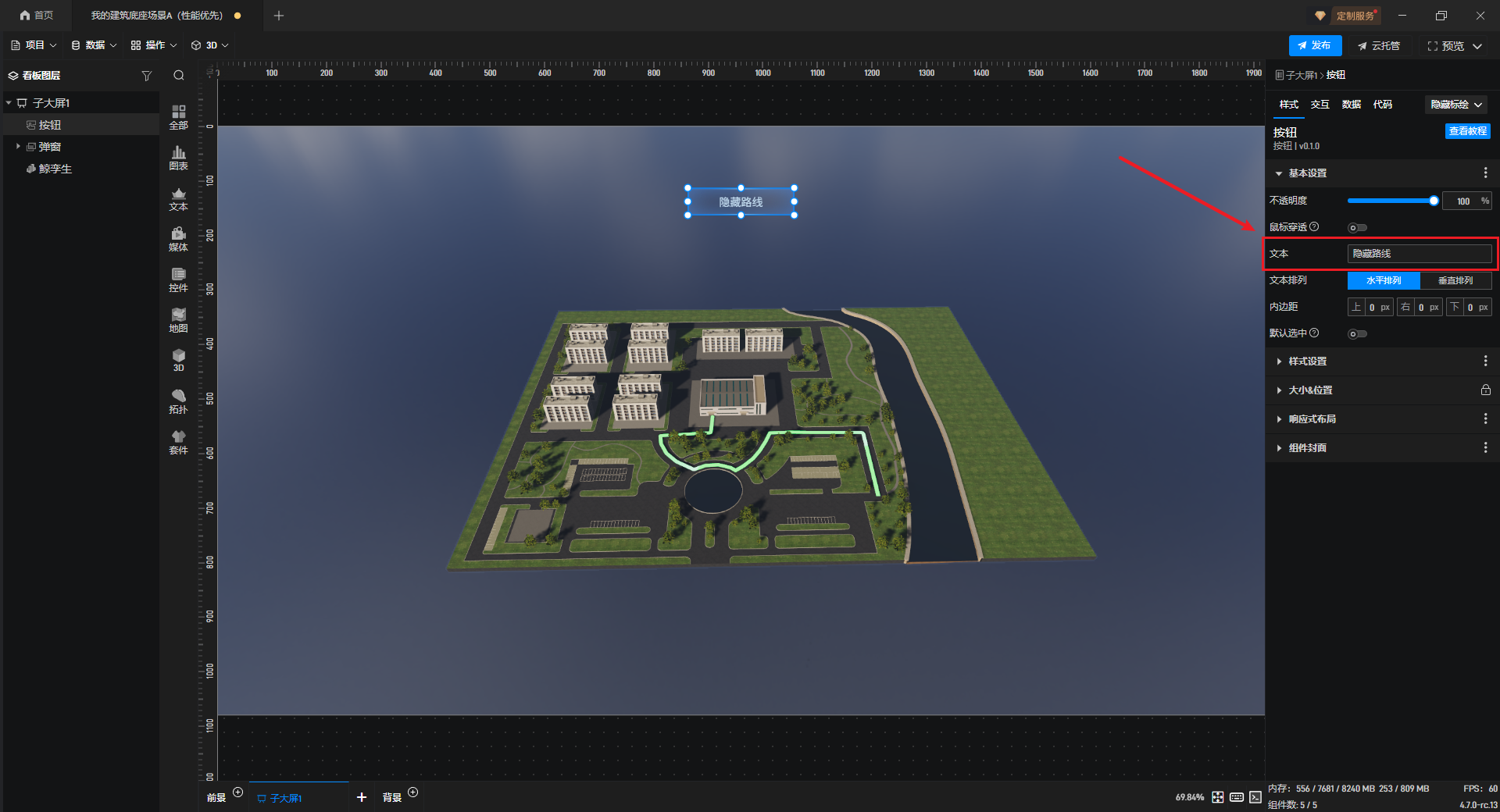

10. 同时“隐藏标绘”状态下显示的“文本”也需要修改。
11. 最后回到“显示标绘”状态，设置切换至“隐藏标绘”状态的交互。

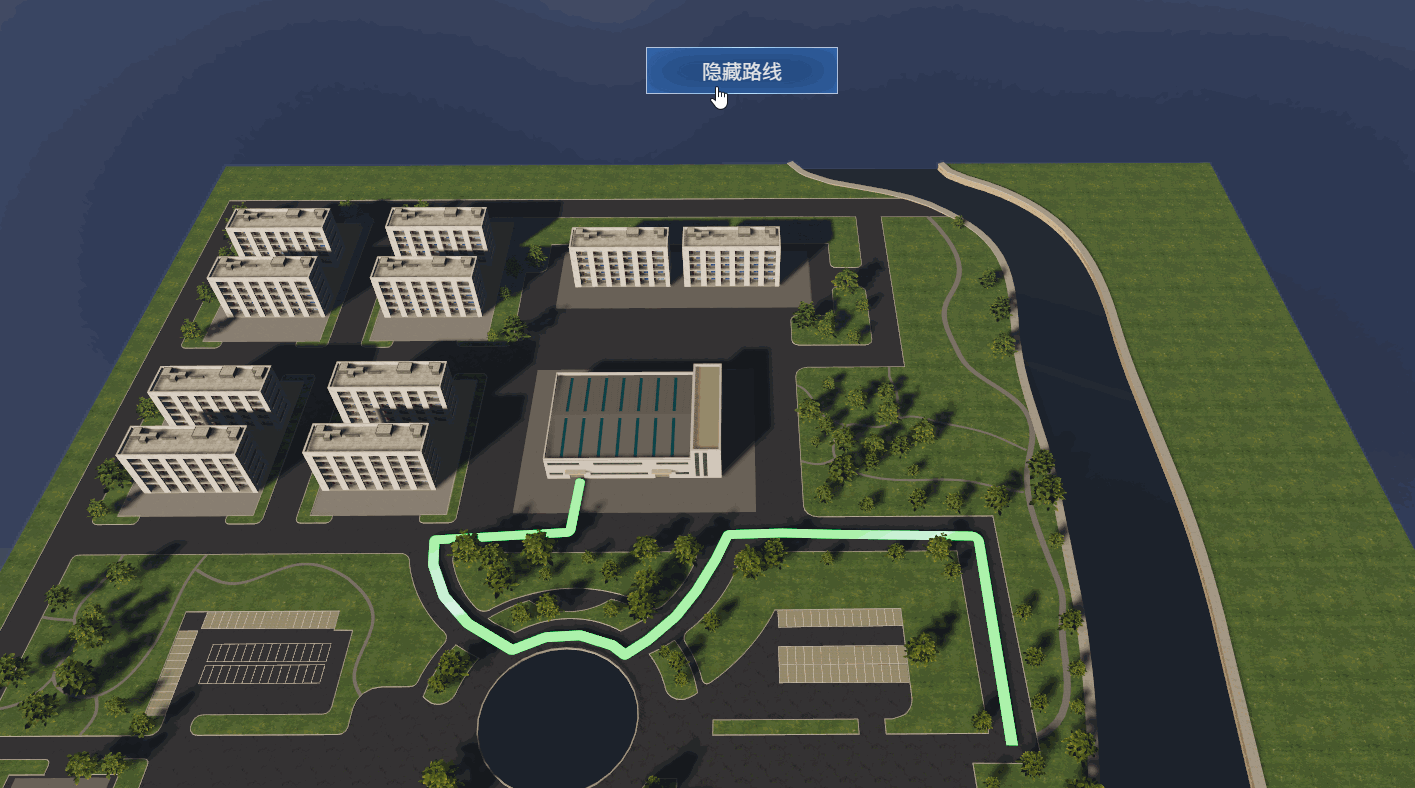

12. 这样我们就完成了全部的设置，最终效果如下图所示：
