在三维数据可视化场景中，飞线常用于呈现跨区域业务关联与流转关系。为增强交互体验与数据可读性，需实现点击飞线触发弹窗，并精准加载匹配的关联数据，让用户可实时查看单条飞线对应的业务信息，提升三维场景的数据交互与可视化表达能力。

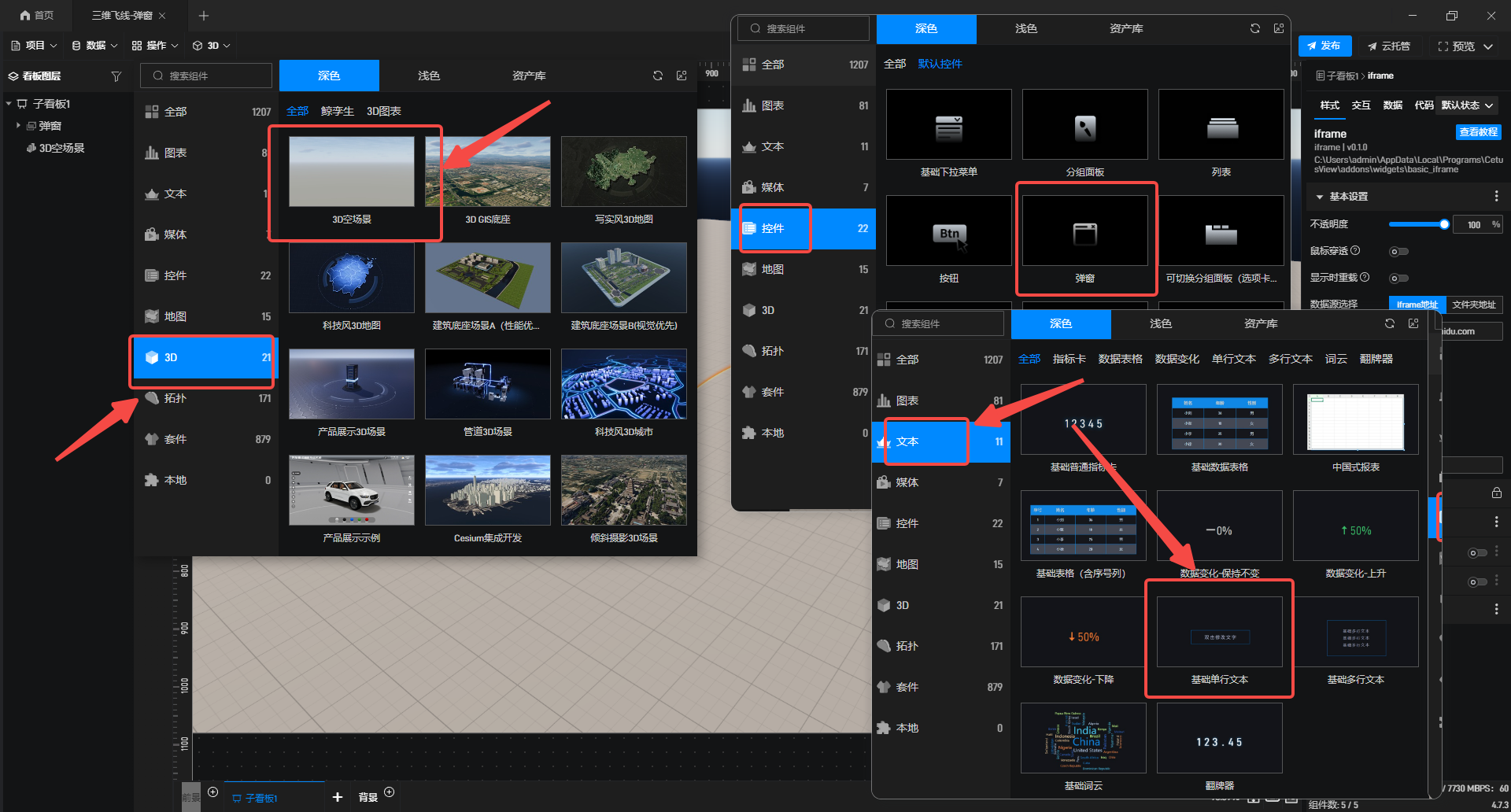

1.在左侧组件库添加“3D空场景”，“弹窗”和“文本”至项目中，且文本放置在弹窗内部。

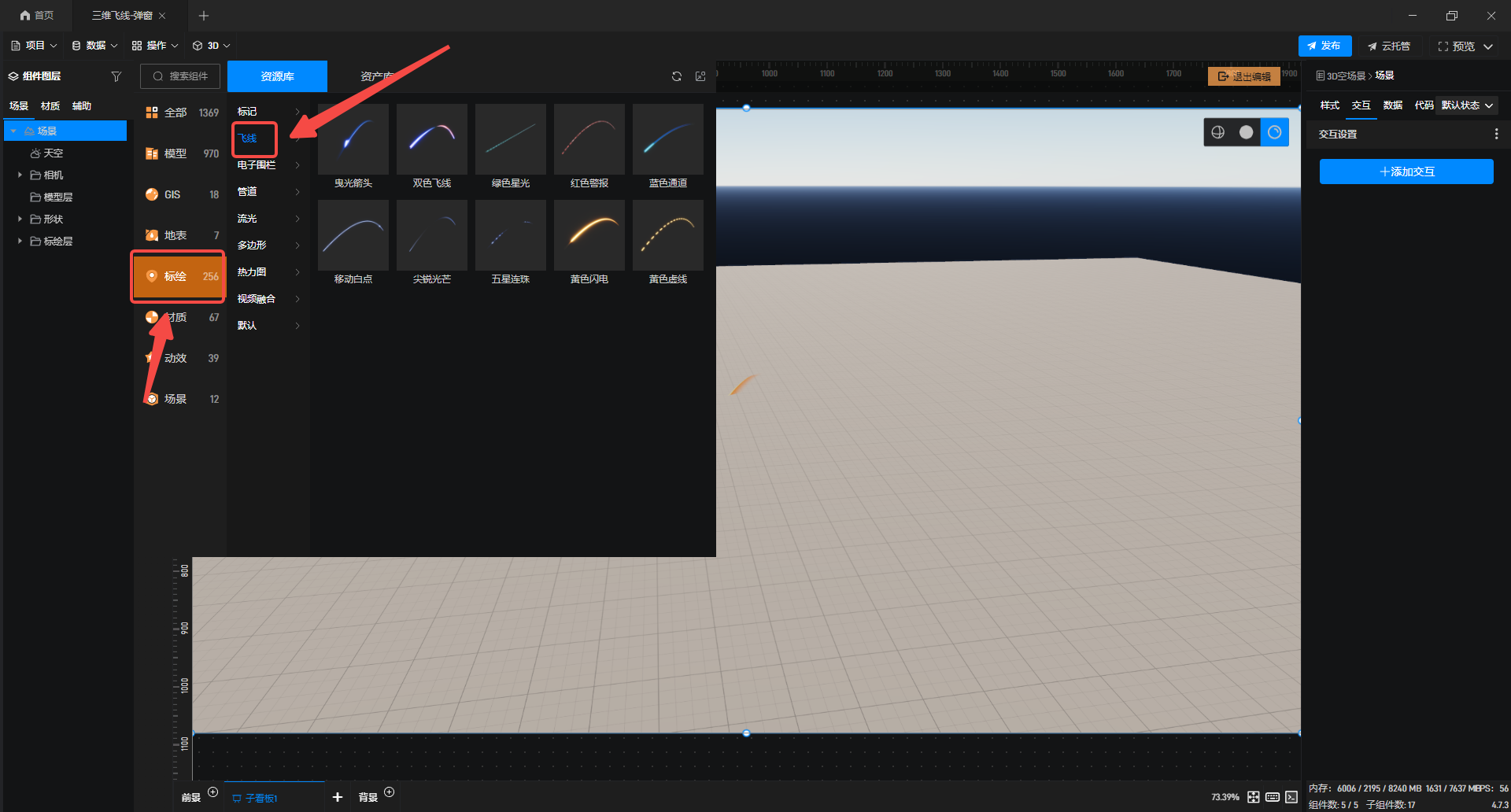

接着双击进入编辑界面，在左侧添加“飞线”至项目中。

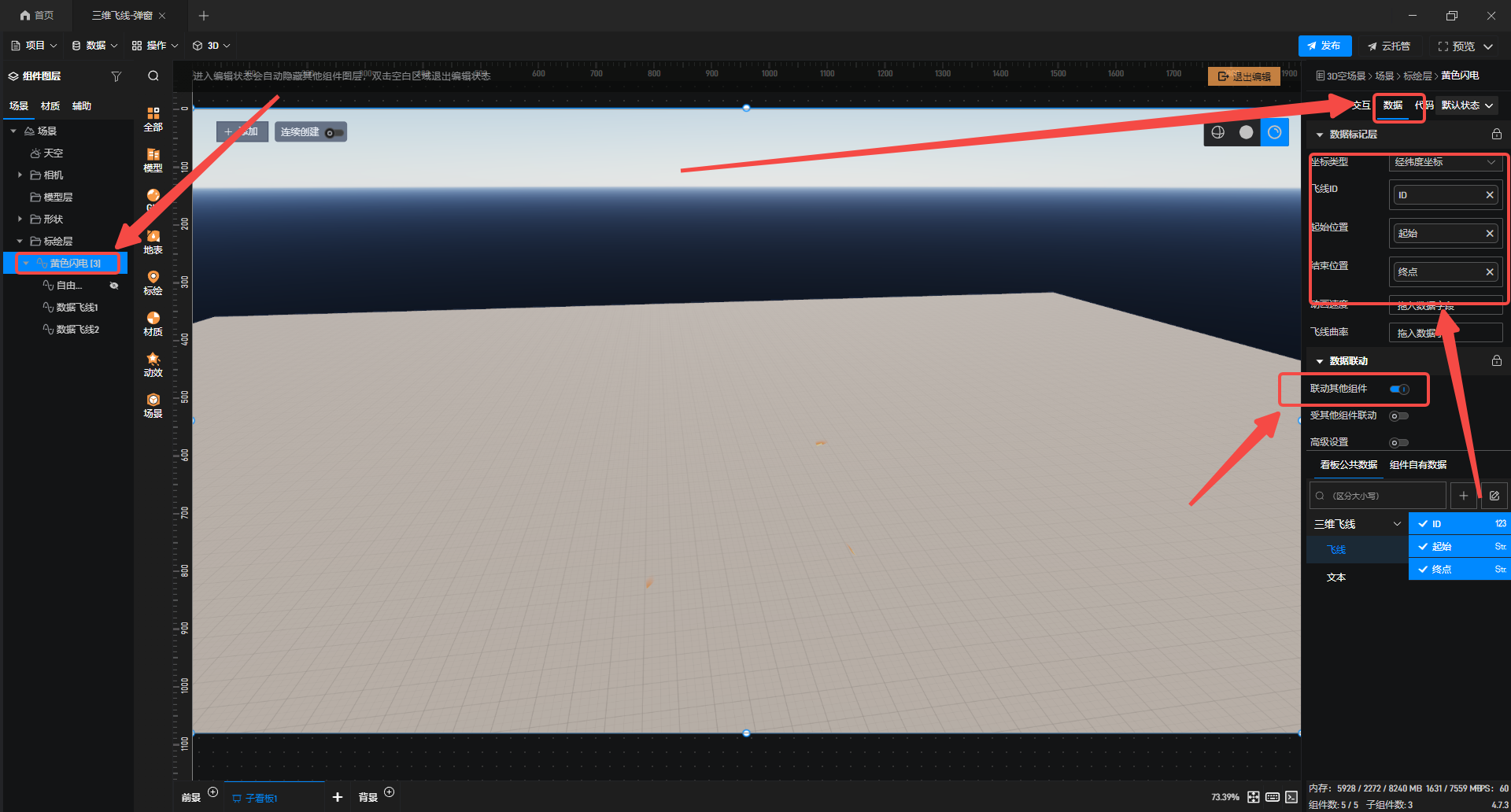

2.选中飞线组在右侧“数据”配置栏勾选数据，并隐藏“自由飞线”，本文以跨表数据联动为例进行演示，需注意跨表之间必须存在同名字段，方可实现数据关联匹配，同时开启“联动其他组件”。

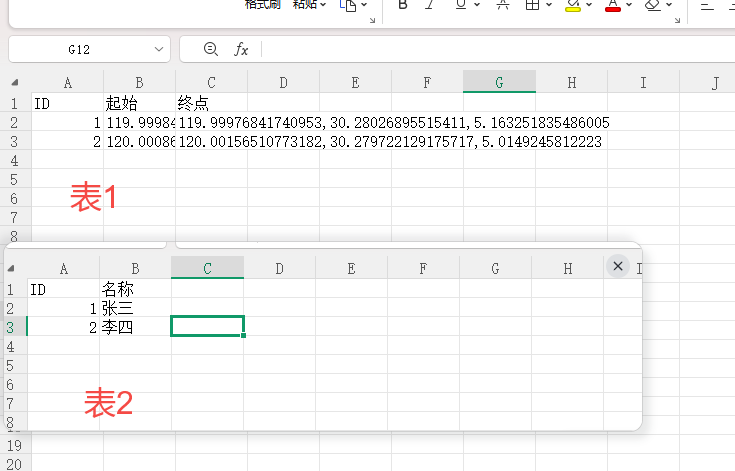

数据展示：

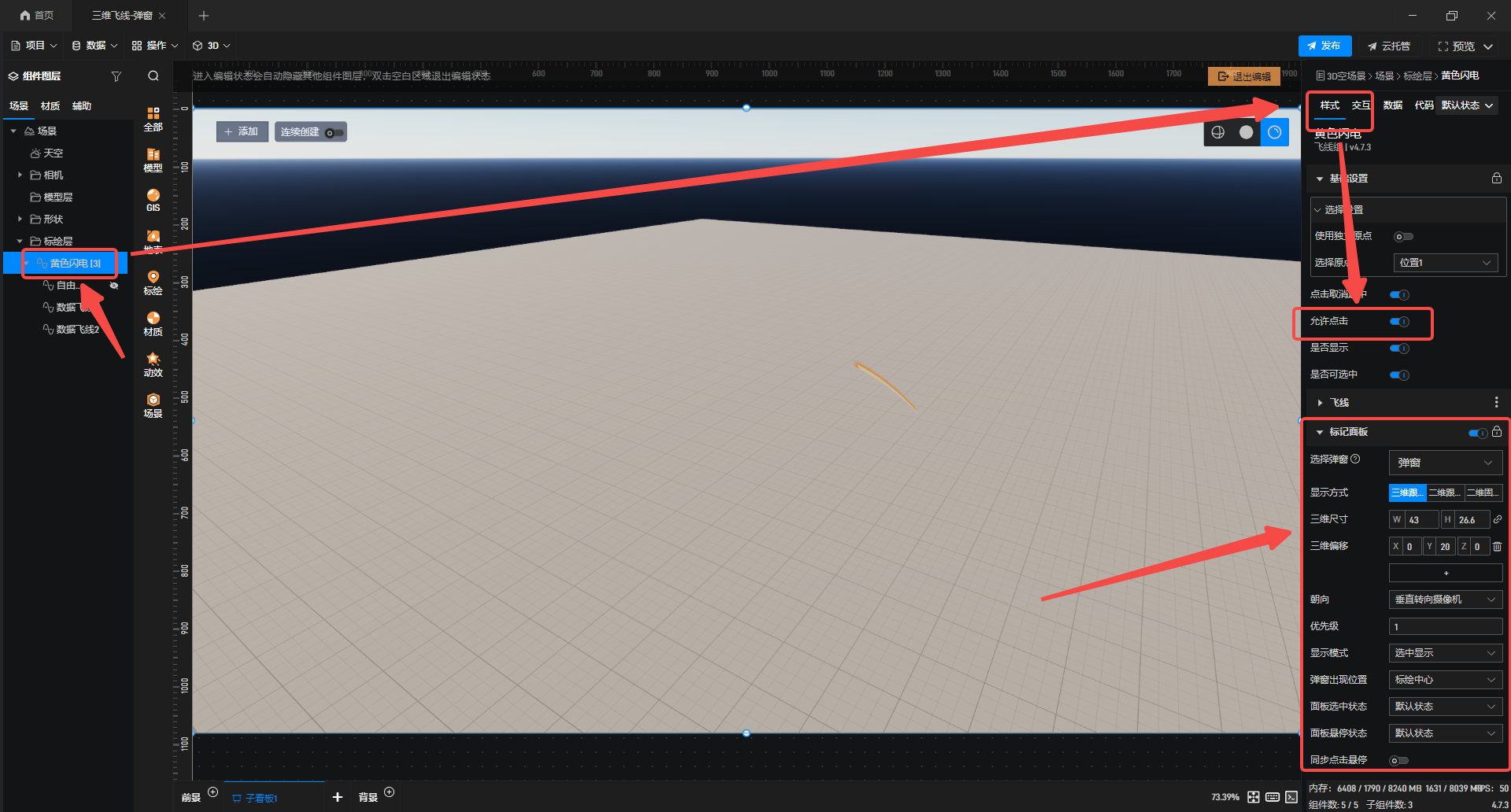

3.选中“样式”配置栏，开启“允许点击”和“标记面板”，选择需要绑定的弹窗，并选择“显示方式”和“显示模式”即可。

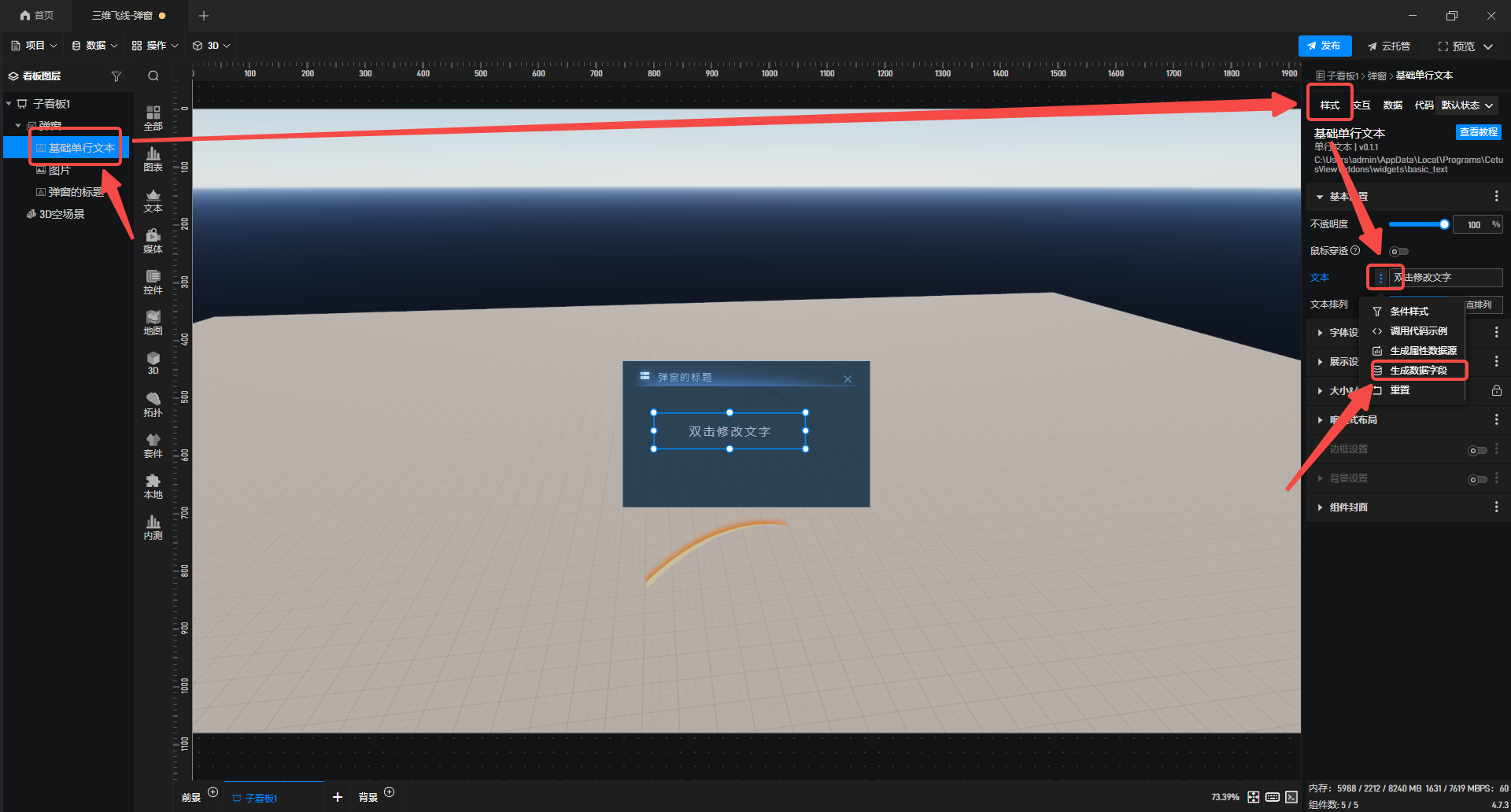

4.退出编辑模式，选中弹窗内的文本组件，在右侧“样式”面板中展开文本“扩展选项”，点击选择生成“数据字段”即可。

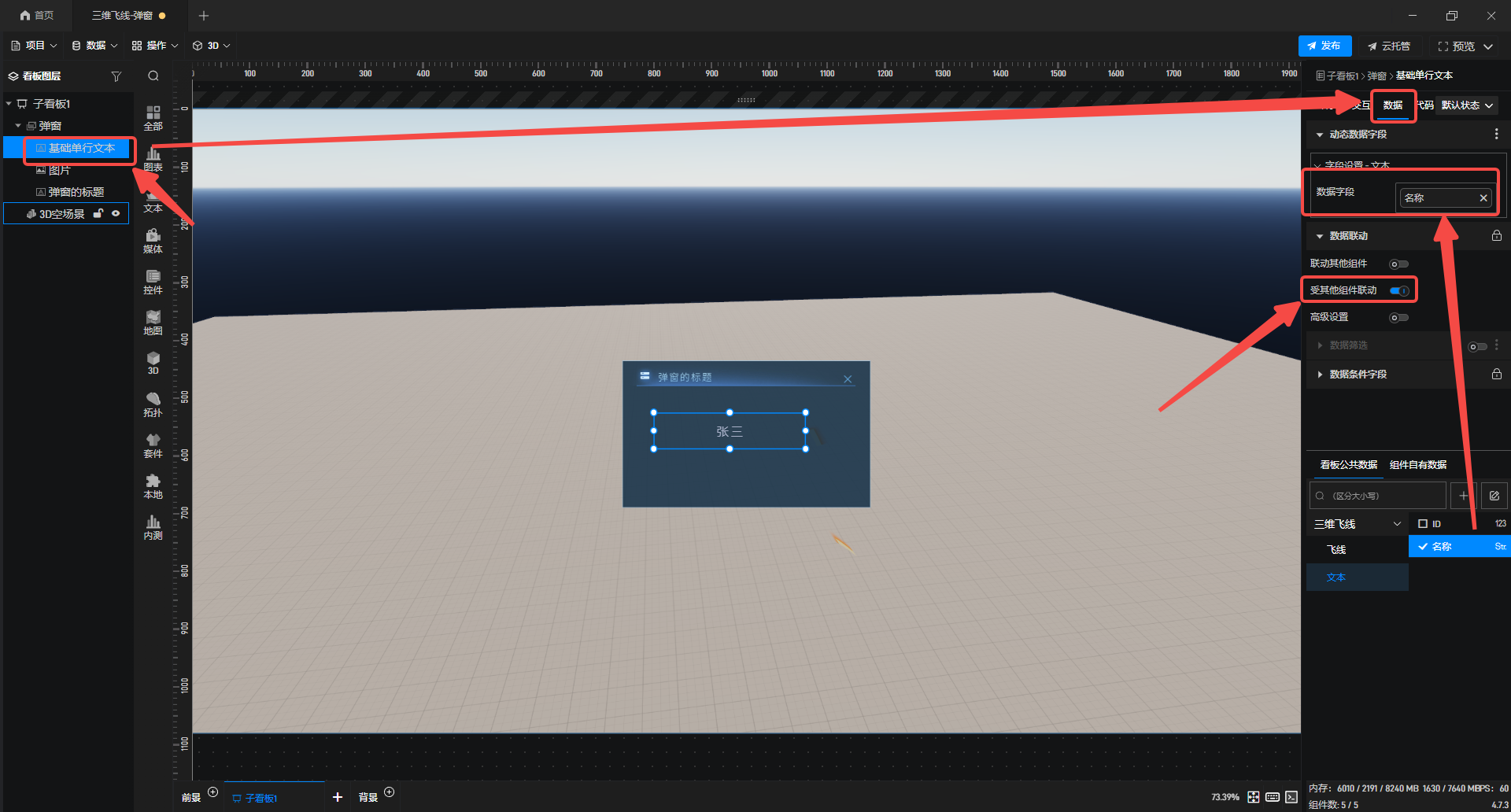

接着在“数据”配置栏，勾选相关数据，并开启“受其他组件联动”。

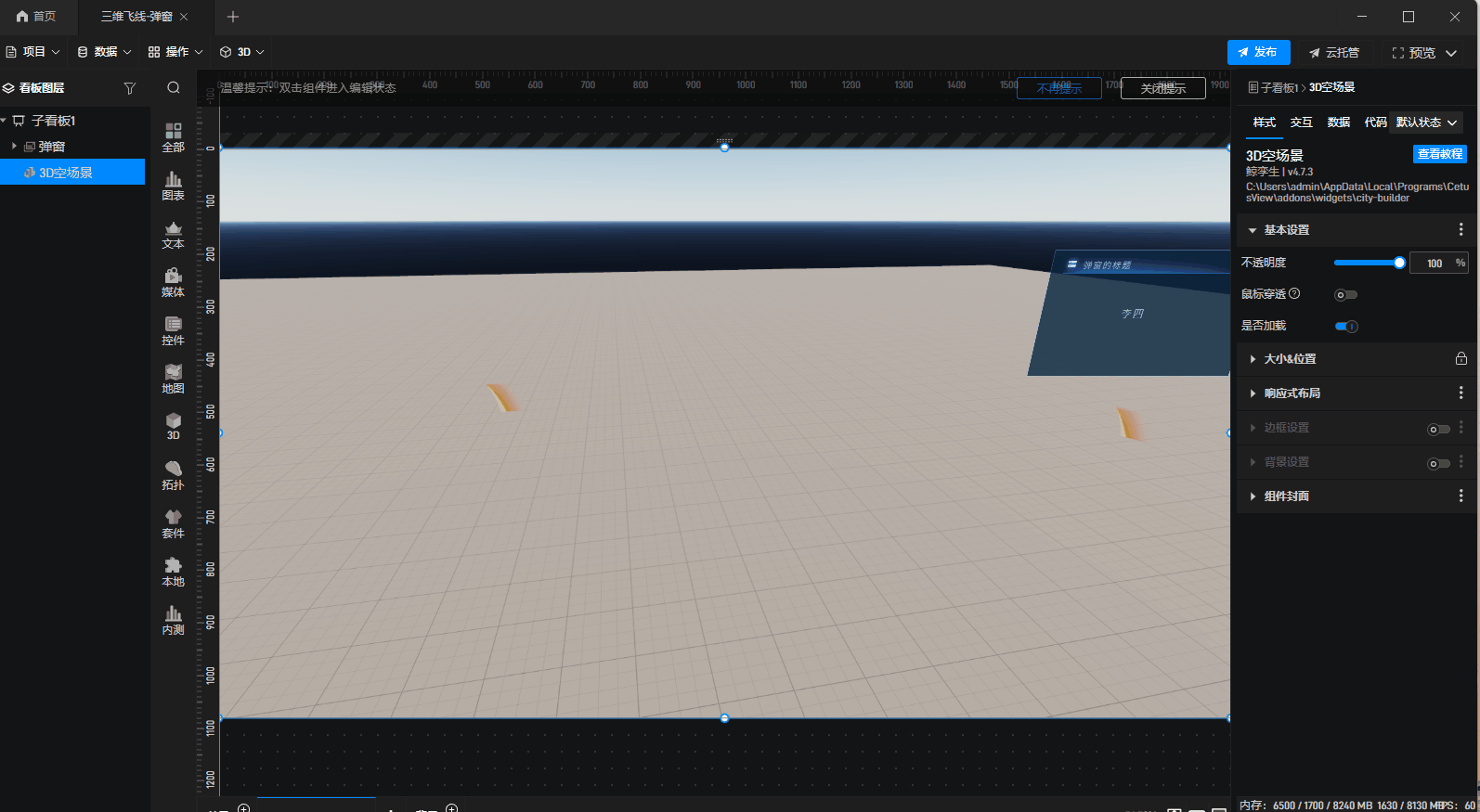

展示效果如下：
